Giàn giáo nêm chống – Cấu trúc cơ bản của giàn giáo nêm chống

Giàn giáo nêm chống đang là một trong những hệ thống giàn giáo được sử dụng phổ biến tại các công trình xây dựng cao tầng. Bởi vì ngày nay ngành xây dựng ngày càng phát triển, nên yêu cầu về việc lựa chọn biện pháp thi công của các nhà thầu cũng đòi hỏi cao hơn

Vậy
  • Giàn giáo nêm chống là gì?
  • Giàn giáo nêm có phải là tên gọi khác của giàn giáo khung ?
  • Đặc điểm chung của giàn giáo nêm là gì?
  • Biện pháp thi công giàn giáo nêm chống cũng như quy trình lắp đặt giàn giáo ra sao?
  • Báo giá phụ kiện giàn giáo nêm?
Hôm nay chúng tôi sẽ cùng bạn tìm hiểu chi tiết về nó

Bạn đang xem: Giàn giáo nêm chống – Cấu trúc cơ bản của giàn giáo nêm chống

Hệ-thống-giàn-giáo-nêm

Giàn giáo nêm chống là gì?

Giàn giáo nêm chống có tên gọi khác là scaffolding wedge. Ngoài ra nó còn có các tên gọi mà trong ngành xây dựng hay gọi là giàn giáo vietform, giàn giáo nêm.


Là một trong những hệ thống hỗ trợ cho xây dựng, được kết hợp giữa cây chống nêm, thanh giằng ngang, hệ chống đà giữa, hệ chống đà biên tại các công trình thi công

Thời gian đầu khi giàn giáo nêm mới được sử dụng tại Việt Nam thì không ít người lầm tưởng nó là tên gọi khác của giàn giáo khung. Nhưng thật ra không phải là như vậy. Cụ thể nó như thế nào chúng ta hãy cùng xem tiếp nhé

Xem thêm: Tiết lộ Quy Trình Sản Xuất Giàn Giáo Cốp Pha Việt

gian_giao

Đặc điểm của hệ giàn giáo nêm chống so với giàn giáo khung

Giàn giáo khung là một hệ chống đỡ bằng khung cứng, có nhiệm vụ bảo đảm cho ván khuôn ở một độ cao nhất định theo yêu cầu,

Giàn giáo nêm là hệ giàn giáo chống mới trong lĩnh vực xây dựng, đã và đang sử dụng rộng rãi trong thi công các công trình trọng điểm của quốc gia. Được sử dụng chính vào mục đích chống đỡ kết cấu bê tông.

Các chi tiết sơ lược về giàn giáo nêm và giàn giáo khung
Cả 2 đều là các hệ giàn giáo dùng trong các công trình xây dựng. Và là một cấu trúc không thể thiếu khi thi công

Cấu tạo

  • Một bộ giàn giáo khung đầy đủ bao gồm: khung dàn giáo, kích tăng, cùm xoay, cầu thang, chéo dàn giáo, mâm đứng và cây chống
  • Một hệ giàn giáo nêm hoàn chỉnh bao gồm các phụ kiện: chống đứng, thanh giằng ngang, thanh giằng chéo, hệ chống đà biên, – và 2 linh kiện chủ yếu là chốt U và chốt dẹp

Chức năng

  • Giàn giáo nêm là để chống sàn, chống vác vật dụng như coppha đổ bê tông, chống đỡ kết cấu bê tông nhờ các chống đứng được liên kết bởi thanh giằng ngang tạo thành các modul tăng khả năng chịu lực.
  • Giàn giáo khung: được sử dụng để hỗ trợ cấu trúc bên ngoài cho cả hệ thống xây dựng bên trong cùng công nhân làm việc trên đó. Vật liệu, phụ kiện giàn giáo thường được sử dụng như là xương sống của giàn giáo

Các chi tiết khác

  • Giàn giáo khung và giàn giáo nêm đều là các hệ giàn giáo có quá trình lắp ráp nhanh. Nhưng về khả năng chịu lực thì giàn giáo nêm chịu lực tốt hơn
  • Giàn giáo nêm có sự liên kết giữa các khung theo phương ngang nên hạn chế đáng kể các tai nạn dàn giáo xảy ra

So với giàn giáo khung thì giàn giáo nêm ra đời sau nhưng nó là giải pháp thi công sàn phổ biến nhất và được chọn lựa sử dụng như phương án thi công tối ưu, an toàn và hiệu quả nhất.

Xem thêm: Chống tăng giàn giáo là gì? Cập nhật giá cây chống tăng 4m năm 2021

So sánh giàn giáo khung và giàn giáo nêm chống

Ưu điểm giàn giáo nêm chống trong xây dựng

Trong quá trình thi công các công trình xây dựng hiện nay hệ giàn giáo nêm nhờ có sự hỗ trợ của phụ kiện giàn giáo nêm nên việc lắp ráp đơn giản hơn, ít nguy hiểm hơn giàn giáo truyền thống – đảm bảo an toàn cho công nhân, giúp cho các nhà thầu giảm chi phí đầu tư, chi phí lắp dựng, giúp tăng hiệu quả về kinh tế,…


Ưu điểm nổi bật của hệ giàn giáo nêm chống là giúp đẩy nhanh tiến độ thi công hơn, đặc biệt là khi áp dụng trong các công trình có kết cấu dầm, sàn, cột

Chi tiết

  • Tiết kiệm thời gian lắp ráp và tháo gỡ so với giàn giáo thông thường
  • Tiết kiệm được diện tích lưu trữ và chi phí vận chuyển
  • Đảm bảo liên kết chắc chắn và an toàn nhờ công nghệ dây hàn CO2
  • Sức chịu tải của giàn giáo nêm lớn
  • Các bộ phận chính cấu thành giàn giáo nêm: cây chống đứng, thanh giằng ngang, thanh giằng chéo và hệ đà biên. Và 2 linh kiện chính: chốt nêm, chốt U liên kết,… đảm bảo cho công trình an toàn và bền vững
  • Ưu điểm cuối cùng của giàn giáo nêm là cho không gian thông thoáng, mang lại tính thẩm mỹ cao tại địa điểm thi công

Giàn giáo nêm chống

Cấu tạo giàn giáo nêm chống

Như đã nói ở trên Giàn giáo nêm chống hoàn chỉnh được cấu thành bởi nhiều phụ kiện, nhưng cơ bản gồm: thanh giằng ngang, thanh chống đà, chống consol, chống đứng, chống xiên, kích tăng U, kích tăng Bằng và 2 phụ kiện giàn giáo nêm không thể thiếu là chốt U và chốt nêm

Thông số phụ kiện giàn giáo nêm

Kích thước giàn giáo nêm chống (kích thước giáo nêm)

  • Chất liệu: sắt tiêu chuẩn
  • Công nghệ: hàn CO2
  • Chiều cao chống đứng: 3000mm, 2500mm, 2000mm, 1500mm, 1000mm
  • Chiều dài thanh giằng ngang: 1500mm, 1200mm, 1000mm, 600mm, 500mm
  • Độ dày ống: Ø49: 2mm/Ø42: 2mm
  • Màu: Xanh, bạc kẽm….
  • Bề mặt: Sơn dầu, nhúng kẽm

Chi tiết các phụ kiện giáo nêm chống

Phụ kiện giàn giáo nêm là các phụ kiện quan trọng cấu thành 1 hệ giàn giáo nêm và hiện nay nó được xem là một giải pháp ưu việt hơn so với giàn giáo truyền thống.

Chống đứng

Cây chống đứng trong hệ giàn giáo nêm, giàn giáo vietform là bộ phận quan trọng nhất và chịu lực chính trong hệ giàn giáo nêm, cây chống đứng được làm từ ống thép D49, 2ly.


Các kích thước tiêu chuẩn của chống như sau:Cây chống đứng 3m – 2,5m – 1,5m  – 1m

Vị trí chốt U trên ống 49

  • 01 cụm : chống 1.000 mm
  • 02 cụm : chống 1.500 mm;
  • 02 cụm : chống 2.000 mm;
  • 03 cụm : chống 2.500 mm;
  • 03 cụm : chống 3.000 mm;

Chống đứng giàn giáo nêm

3 tính năng nổi  bật của cây chống đứng

# Linh hoạt

  • Chạy theo chiều dọc cây chống – chúng ta hàn một cùm tai giằng 4mm
  • Mỗi cụm cách nhau từ 500 – 1000 mm tùy vào kích thước cây chống

# Liên kết dọc

  • Một đầu của chống đứng này có thể được chèn vào đầu kia của cây chống khác.

# Liên kết ngang

  • Ở 2 đầu của các cụm tai giằng thường có 2 đầu nối
  • Hai cụm tai giằng trên được nối với chống đà và chống consol – Chúng được gắn chặt bởi chốt nêm hàn sẵn trên các phụ kiện.

Giằng ngang

Trong hệ giàn giáo nêm thì thanh giằng ngang được dùng để liên kết, nó có kích thước dài hoặc ngắn phụ thuộc vào khoảng cách giữa các cây chống để đảm bảo khả năng chống đỡ và sự an toàn giữa các liên kết cho hệ giàn giáo nêm trong thời gian sử dụng

7 chức năng của thanh giằng ngang giàn giáo nêm:

  1. Liên kết hai tầng sàn.
  2. Giúp tiết kiệm chi phí khi lắp dựng
  3. Có khả năng tùy chỉnh dài ngắn cho phù hợp
  4. Đảm bảo khả năng chống đỡ an toàn cho hệ giàn giáo nêm.
  5. Thanh giằng ngang chịu tải trọng của sàn bê tông theo phương ngang,
  6. Giúp hệ giàn giáo nêm vững chắc và ổn định trọng quá trình thi công sàn, dầm, cột.
  7. Các thanh giằng ngang giàn giáo nêm có thể được sử dụng luân chuyển cho nhiều sàn bê tông nối tiếp nhau

Thanh giằng ngang

Thông số thanh giằng ngang giàn giáo nêm:

  1. Nguyên liệu: thép ống Ø42 x 2mm (dày 2 ly)
  2. Chiều dài L = 0.45m, 0.95m, 1.15m và 1.45m
  3. Nêm giằng: 4mm
  4. Công nghệ sản xuất: hàn CO2
  5. Chủng loại: sơn – mạ kẽm

Điều kiện cần và đủ khi lắp đặt thanh giằng ngang giàn giáo nêm:

  1. Lắp đặt đúng kỹ thuật
  2. Lắp dựng trên bề mặt phẳng – điều kiện thời tiết tốt
  3. Sức chịu tải của giáo nêm đảm bảo
  4. Bảo quản thanh giằng ở những nơi an toàn (không có hóa chất ăn mòn, không bị tiếp xúc với nước…)
  5. Thanh giằng ngang đảm bảo chất lượng và độ an toàn trong thi công giáo nêm
  6. Việc lắp đặt phải được thực hiện bởi những người có chuyên môn, đã qua đào tạo

Phụ kiện thanh giằng giàn giáo nêm

Và hệ chống đà biên

  • Là ống thép D42 – dài 1,2m có dạng hình tam giác
  • Giúp an toàn thi công đà biên, cho không gian phía dưới đà biên thông thoáng

Phụ kiện chốt U và chốt dẹp giàn giáo nêm

  • Bát giàn giáo nêm: có hình U clip được hàn vuông góc với chống đứng của giàn giáo nêm (là ống Ø49) theo chiều dọc
  • Chốt giàn giáo nêm: được hàn trực tiếp vào 2 đầu của thanh giằng để khi lắp ráp thanh giằng vào ống Ø49 tạo thành 1 khung giàn giáo.
  • Quy trình sản xuất Tự động
  • Nguyên liệu chính: Tôn cuộn (đảm bảo hàng chính phẩm)
  • Độ dày: 4mm – và có thể sản xuất theo yêu cầu của khách hàng
  • Các phụ kiện được liên kết với nhau an toàn và bền bỉ bằng công nghệ hàn CO2

2-phụ-kiện-cơ-bản-của-giàn-giáo-nêm

Tai giằng giàn giáo nêm chống

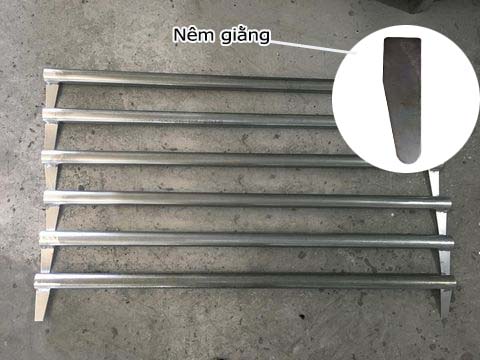

Phụ kiện nêm giằng giàn giáo nêm chống

2 biện pháp thi công giáo nêm mang lại hiệu quả

Hệ thống giàn giáo nêm có nhiều đặc điểm nổi bật hơn giàn giáo khung thì chúng ta đã biết. Điều chúng ta cần tìm hiểu là làm thế nào thi công giàn giáo nêm mang lại hiệu quả. Câu trả lời là cần đưa ra được biện pháp thi công phù hợp với đặc điểm, quy mô công trình.

2 biện pháp thi công được các nhà thầu áp dụng nhiều:

  • Bố trí hệ giàn giáo nêm trên mặt bằng kết cấu công trình một cách tối ưu, an toàn và tiết kiệm chi phí nhất
  • Phân loại kích thước giàn giáo nêm cho từng ô sàn, đảm bảo hợp lý và tiết kiệm nhất.

Quy trình lắp dựng giàn giáo/Cách lắp đặt giàn giáo nêm chống an toàn

  1. Định vị chân kích và hiệu chỉnh cao độ lắp giáo
  2. Lắp đặt đầy đủ các chống đứng và thanh giằng giàn giáo nêm
  3. Tiếp theo là đến chống đà và chống consol
  4. Cuối cùng là lắp kích U và chỉnh cao độ đặt hệ đỡ cốp pha

    hướng-dẫn-cách-lắp-dựng-giàn-giáo-nêm

Catalog giáo nêm tại Cốp Pha Việt

Catalog giáo nêm tại Cốp Pha Việt

Báo giá giàn giáo nêm/Báo giá giáo nêm chống

Cốp Pha Việt tính giá giàn giáo nêm theo đơn vị tính kilogam. Xem chi tiết tại đây

Và cuối cùng

Hiện nay, để tìm được địa điểm bán giàn giáo nêm là rất dễ; Nhưng để lựa chọn nơi cung cấp giàn giáo nêm uy tín và chất lượng là rất khó. Điều khó nhất là làm thế nào để đưa ra biện pháp thi công giàn giáo nêm đảm bảo an toàn – đảm bảo chất lượng – và đảm bảo được tiến độ

Phụ Kiện Và Cốp Pha Việt là nơi chuyên sản xuất và cung cấp các sản phẩm về cơ khí xây dựng. Ngoài việc hướng dẫn cách lắp đặt giàn giáo nêm. Chúng tôi sẽ tư vấn cho khách về kỹ thuật, cũng như phân tích bản vẽ,….nhằm hỗ trợ quý khách một cách tốt nhất có thể

Đến với chúng tôi, bạn chắc chắn sẽ yên tâm về chất lượng giàn giáo nêm. Điều đặc biệt là báo giá giàn giáo nêm nói riêng; và báo giá các sản phẩm khác nói chung sẽ cạnh tranh hơn khi so sánh với đơn vị khác cùng ngành
