Ty ren là 1 phụ kiện cốp pha rất quan trọng trong bắt đầu khởi công lắp ghép. Ty ren được dùng chung với tán chuồn – ứng dụng nhiều trong những hạng mục xây dựng và gia công cơ khí. Tùy thuộc nhu yếu mà người ta lựa chọn các thanh ty ren khác nhau.
Ty ren là gì?
Xem thêm: Ván phủ phim là gì ?
Ty ren là 1 chi tiết thẳng có chiều dài xuất phát điểm từ 1 mét đến 3m, vốn để kết nối các kết cấu cố định của công trình với những kết cấu phụ như: hệ thống thang máng cáp, điện nước tòa nhà, cứu hỏa. Do dài và cứng nên ty ren thường dùng chung với các kết nối thẳng đứng.
Đã tìm hiểu ty ren là gì rồi, giờ hãy bắt đầu khám phá xem nó được phân loại như thế nào?
Phân loại ty ren
Xem thêm: Cốp pha sàn: Lưu ý về thời gian tháo dỡ coppha sàn bê tông
Dựa vào đặc điểm và đặc tính kỹ thuật mà ta phân loại ty ren như sau:
#1. Phân loại theo độ bền.
- Ty ren cấp bền 4.8: đây chính là ty ren cấp bền loại thường, chịu được lực kéo tối thiểu 400 Mpa = 4000 kg/cm2.
- Ty ren cấp bền 5.6: đây là những ty ren có cấp bền bình quân, chịu được lực kéo tối thiểu 500Mpa = 5000kg/cm2.
- Ty ren cấp bền 8.8 : Là loại ty ren cường chiều cao, chịu được lực kéo tối tiểu 800Mpa = 8000kg/cm2.
#2. Phân loại theo hiện trạng lớp mạ
- Ty ren mạ điện phân: đây là loại mạ thông thường và hay sử dụng nhất, hầu như toàn bộ các thanh Ty ren thông thường đều mạ điện phân bởi tính kinh kế và khả năng chịu đựng trong thiên nhiên môi trường khô ráo
- Tyren mạ kẽm nhúng nóng: đây chính là loại có chiều dày lớp mạ nhúng nóng khá lớn nên không sử dụng cho thanh ren có đường kính nhỏ và bước ren thấp. Các thanh Ty ren mạ kẽm nhúng nóng rất có khả năng chịu đựng khí hậu ngoài trời khá tốt.
- Ty ren nhuộm đen: Thường sử dụng cho những thanh ty ren có cường chiều cao với Lever bền là 8.8.
- Ty ren màu đen: đây chính là loại thô, sau khi tạo ren xong không xử lý bề mặt mà sử dụng ngay.
#3. Phân loại theo kích thước
Theo kích thước, ty ren được chia làm 3 loại sau:
- Tyren 12: Phù hợp sử dụng các trụ nhỏ
- Tyren 16: sử dụng cho các trụ lớn hơn.
- Tyren 17: là loại phổ biến cho các công trình có trụ lớn nhất.
Chi tiết quy cách 3 loại ty ren phổ biến nhất
#1. Ty ren 12/Tyren D12
- Sản phẩm dùng chung: bát chuồn D12
- Tải trọng: đã được kiểm định lên tới 5 tấn
- Trọng lượng : 0.8 kg/1 mét
- Đường kính tiêu chuẩn 12mm – bước ren 4,25 mm
- Độ dài dao động: 1 mét – 2 mét – 3 mét hoặc theo yêu cầu
#2. Ty ren 16/Tyren D16
- Sản phẩm dùng chung: bát chuồn D16
- Tải trọng: đã được kiểm định lên tới 9 tấn
- Trọng lượng : 1.25 kg/1 mét
- Đường kính tiêu chuẩn 16mm – bước ren 6 mm
- Độ dài dao động: 1 mét – 2 mét – 3 mét hoặc theo yêu cầu
#2. Ty ren 17/Tyren D17
- Sản phẩm dùng chung: bát chuồn D17
- Tải trọng: đã được kiểm định trên 13 tấn
- Trọng lượng : 1.5 kg/1 mét
- Đường kính tiêu chuẩn 17mm – bước ren 10 mm
- Độ dài dao động: 1 mét – 2 mét – 3 mét hoặc theo yêu cầu
Ty ren – ty ren 12 – ty ren 16 – Tyren 17 trong xây dựng chủ yếu dùng để gông cột định vị coppha hỗ trợ công đoạn đổ bê tông. Ty ren 17 hiện nay có thể nói là loại được sử dụng phổ biến nhất hiện nay. Do chúng mang lại hiệu quả cao mà lại tiết kiệm được sức lao động
Hãy dành chút thời gian tìm hiểu sâu hơn về thanh tyren 17 nhé. Trước tiên là các khái niệm cơ bản:
- Ty ren 17 là gì?
- Đặc điểm ty ren 17 ?
- Cách sử dụng ty ren 17 ra sao?
- Lắp dựng mô hình ứng dụng ty ren như thế nào ?
Tyren 17
Ty ren 17 là gì?
Để hiểu được ty ren 17 là gì, trước tiên bạn phải nắm được ty ren là gì?
Ty ren là một thanh thép thẳng dài có hình trụ tròn, được cán ren suốt từ đầu này tới đầu kia, cấu trúc ren tại mọi điểm là hoàn toàn giống nhau.
Vậy ty ren 17 là gì? Là ty ren có đường kính 17 mm. Chỉ đơn giản vậy thôi.
4 đặc điểm nổi bật của ty ren 17
#1. Đường kính ty ren là gì?
Vì ty răng có tiết diện tròn, nên đường kính của nó sẽ là khoảng cách lớn nhất giữa hai điểm bất kỳ trên đường tròn tiết diện của thanh ren.
Đường kính ty ren 17 là 17 mm.
Đây là đặc điểm đầu tiên giúp chúng ta gọi tên chính xác và phân biệt ty ren 17 với các loại ty ren khác. Ví dụ: ty ren 12 thì có đường kính 12 mm, ty ren 16 đường kính 16mm
Do đường kính có ký hiệu là chữ D, nên đôi khi các bạn lại thấy một số nơi người ta gọi tên ty ren 17 là ty ren D17
Vì ty ren 17mm có tiết diện tròn, nên đường kính của nó sẽ là khoảng cách lớn nhất giữa hai điểm bất kỳ trên đường tròn tiết diện của thanh ren
Dụng cụ mà chúng tôi dùng để đo đường kính là thước cặp.
#2. Tải trọng ty ren là gì?
Tải trọng của ty-ren được hiểu là “sức chịu đựng giới hạn” của nó khi sử dụng. Tải trọng chính xác của 1 sản phẩm mang tính cơ lý như ty răng được chứng minh bằng 1 bản test lực kéo
Tải trọng của ty ren 17 được dùng để chỉ “sức chịu đựng giới hạn” của nó khi sử dụng.
Tải trọng chính xác của 1 sản phẩm mang tính cơ lý như ty ren được chứng minh bằng 1 bản test lực kéo
#3. Bước ren ty ren là gì?
Bước ren là khoảng cách giữa hai đỉnh ren kề nhau trên cùng 1 đường thẳng – tính theo chiều dài trục thanh ren
Bước ren cũng được đo bằng dụng cụ thước cặp hoặc thước lá
Dùng thước lá hay thước cặp đo khoảng cách của 10 hay 20 bước ren, lấy khoảng cách đo được chia cho 10 hoặc 20 để xác định bước ren.
# 4. Biên dạng ty ren là gì?
Biên dạng ren có thể hiểu là hình dạng của ren. Ty ren 17 có biên dạng ren thang. Có nghĩa là ty ren 17 có biên dạng ren giống hình thang.
Cách sử dụng ty ren 17
#1. Cấu trúc hệ ty ren 17
Ty ren 17 được dùng chung với tán chuồn và côn chống thấm 17. Ba phụ kiện cốp pha này được gọi chung là hệ ty ren 17.
Chúng được ứng dụng khá tốt trong thi công đổ tường, trụ, cột; có nhiệm vụ chính là giúp cố định cốp pha trước khi công nhân đổ bê tông
Cấu tạo mô hình ứng dụng hệ ty ren 17 để cố định cốp pha ván gồm các thiết bị và phụ kiện sau:
- 2 côn chống thấm
- 2 tán chuồn
- 3 đoạn ty ren
- 2 tấm cốp pha ván
- 4 lớp thép hộp
Cấu tạo mô hình ứng dụng hệ ty ren là gì
#2. 5 bước dựng mô hình ứng dụng hệ ty ren 17mm
Tại xưởng công ty CỐP PHA VIỆT chúng tôi có ván ép phủ phim Tekcom và Quế Lâm nên chúng tôi sẽ sử dụng 2 loại này để dựng mô hình cho các bạn xem.
Bắt đầu thôi nào:
- Dựng 2 tấm cốp pha phủ phim đối diện nhau. Khoảng cách 2 tấm cốp pha chính là độ dày của tường
- Khoan 2 lỗ trên 2 tấm cốp pha ván – kích thước lỗ khoan tương ứng với đường kính của ty ren
- Khoảng cách bên trong 2 tấm cốp pha được định vị bởi 1 đoạn ty ren – 2 đầu ty được vặn 2 côn chống thấm
- Bên ngoài ván cốp pha là 4 lớp thép hộp (mỗi bên 2 lớp) được hàn vuông góc với nhau.
- 1 đoạn ty ren và tán chuồn khác được vặn vào bên ngoài lớp thép hộp – có tác dụng cố định chắc chắn mô hình cốp pha trước khi đổ bê tông.
Sau khi bê tông đông cứng thì chúng ta tiến hành tháo ty ren tán chuồn bên ngoài cốp pha + thép hộp + ván phim. Đoạn ty ren và côn chống thấm bên trong cốp pha sẽ không tháo ra được.
Ty ren 17mm chuẩn tại CỐP PHA VIỆT:
Bằng quy trình cán ren chúng tôi tạo ra thành phẩm ty ren 17 – cường lực cao – chất lượng đảm bảo
Hàng mẫu chúng tôi giao cho khách giống 100% với hàng chúng tôi sản xuất
Đặc biệt về thông số kỹ thuật và sức bền kéo hoàn toàn chính xác (đủ mm đủ kg)
Cam kết đảm bảo khả năng an toàn cho công trình và độ bền kéo cho bản thân từng thanh ty
Chúng tôi sẽ cung cấp bản test lực kéo ty ren 17mm khi quý khách yêu cầu
Thông số cụ thể:
- Tải trọng : trên 13 tấn
- Chiều dài : Tối đa 3 mét (cắt theo yêu cầu)
- Đường kính : 17 mm
- Xi mạ : Không
- Bước ren : 10 mm
- Trọng lượng: khoảng 1.5/ 1 mét
Thông số ty ren là gì?

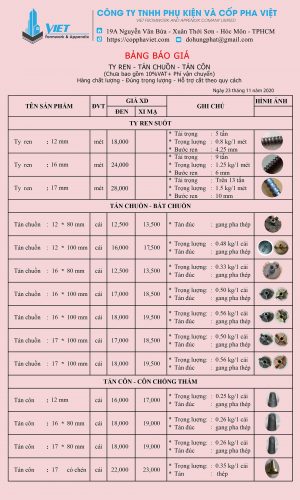

Giá tyren bát chuồn mới nhất 2024:
CỐP PHA VIỆT là nơi chuyên sản xuất về các sản phẩm cơ khí xây dựng. Ngoài ty ren 17 chúng tôi còn có:
- Cốp pha xây dựng: cốp pha thép, cốp pha ván ép phủ phim Tekcom, cốp pha sàn,…
- Phụ kiện cốp pha: ty ren tán chuồn 12, ty ren tán chuồn 16; côn chống thấm, chốt sâu, chốt A,…
- Kích tăng cây chống: kích tăng chân kích giàn giáo đế U và đế bằng, cây chống thép 4m,…
- Giàn giáo mâm giáo: Giàn giáo kẽm, giàn giáo sơn,…..
- Bát thép neo tường: thép râu tường, bass neo tường gạch AAC,…
- Khóa giáo nối ống: khóa giáo xây dựng, cùm nối ống trong, kẹp dầm, cùm nối ống ngoài,….
- Và nhiều sản phẩm khác,….
Hoặc nếu muốn biết thêm về giá tất cả các sản phẩm chúng tôi để công khai: Tại đây
Kết luận:
Đến đây thì bạn đã tìm ra câu trả lời cho ty ren là gì, ty ren 17 là gì rồi chứ?
Hãy liên hệ với thông bên dưới khi bạn thắc mắc về các hướng dẫn liên quan đến ty ren 17mm
Xem thêm viết liên quan: Ty ren và tán chuồn D12, 16, 17
——————–
